Отводы

Mirror-or-Satin-finish-Pipe-Elbow-Pemco.jpgОтводы крутоизогнутые приварные предназначены для соединения труб технологических трубопроводов с условным давлением Ру до 16 МПа (160 кгс/см2). Изготавливаются по ТУ 1468-020-39918642-2003 «Отводы бесшовные крутоизогнутые», ТУ 1468-021-39918642-2009 «Отводы составные крутоизогнутые приварные из высоколегированной коррозионно-стойкой стали» (отводы сваренные из секторов), ТУ 1468-022-39918642-2010 «Отводы крутоизогнутые сварные» (отводы из шовной трубы), ТУ 1468-010-593377520-2003 «Соединительные детали трубопроводов стальные приварные бесшовные, повышенной эксплуатационной надежности, предназначенные для обустройства месторождений ОАО «ТНК»» разработано ЗАО «НИПЦ НефтеГазСервис» г. Самара (Отводы из сталей марок 13ХФА, 20А, 20ФА)

Для отводов из стали 13ХФА, 20А, 20ФА температура окружающей среды от  минус 60 до плюс 400С, температура транспортируемых сред от +5 до +800С. Для отводов из сталей 08Х18Н12Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 12Х18Н9, 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т температура стенки при эксплуатации отводов от -1960С до +6000С, с наблюдением Российского морского регистра судоходства температура стенки при эксплуатации отвода от -1650С до +6000С.

Отводы изготавливаются с радиусом изгиба 1,0 Ду и 1,5 Ду; углами 300, 450, 600, 900 с наружным диаметром от 18 мм до 426 мм, конструкция и размеры соответствует ГОСТ 30753-2001 и ГОСТ 17375-2001, технические требования соответствуют ГОСТ 17380-2001

Отводы с наружным диаметром от 18 мм до 38 мм изготавливаются с радиусом изгиба 3 Ду; углом 900.

Наше предприятие выпускает отводы из нержавеющих сталей в соответствии с требованиями EN 10253 часть 1, часть 2, часть 3, часть 4; наружным диаметром от 21,3 до 355,6 мм из сталей марок 1.4541(X6CrNi18-10), 1.4878(X12CrNiTi18-9), 1.4571(X6CrNiMoTi17-12-2). Продукция соответствует требованиям Директивы 97/23/EG, Приложение 1, раздел 4.3, и  AD2000-Merkblatt W0, что подтверждено «Сертификатом на соответствие системы качества по Директиве 97/23/EG, Приложение 1, раздел 4.3, и в соответствии с AD2000-Merkblatt W0 » выданный  Органом по сертификации сосудов высокого давления TÜV Thuringen e.V.

Отводы из сталей 08Х18Н12Т, 08Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 12Х18Н9, 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, 1.4541(X6CrNi18-10), 1.4878(X12CrNiTi18-9), 1.4571(X6CrNiMoTi17-12-2)  рассчитаны на транспортировку пара, горячей воды, нефтепродуктов, щелочных, кислотных, солевых и других коррозионно-активных сред, в том числе на объектах подконтрольных органам Ростехнадзора (Федеральной службы по экологическому, технологическому и атомному надзору). Так же данные отводы могут применяться в судовых трубопроводных системах, что подтверждено«Свидетельством о типовом одобрении», которое выдано Российским морским регистром судоходства.

Отводы из сталей 13ХФА, 20А, 20ФА рассчитанны  на транспортировку нефти и газа с содержанием Н2S и CO2, в условиях крайнего севера.

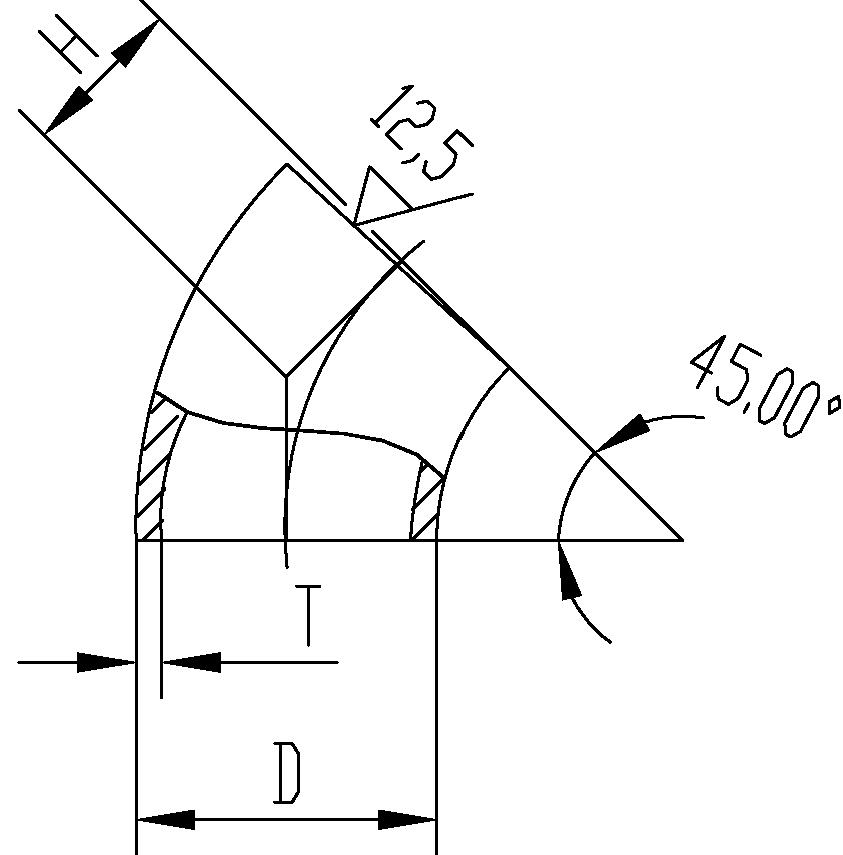

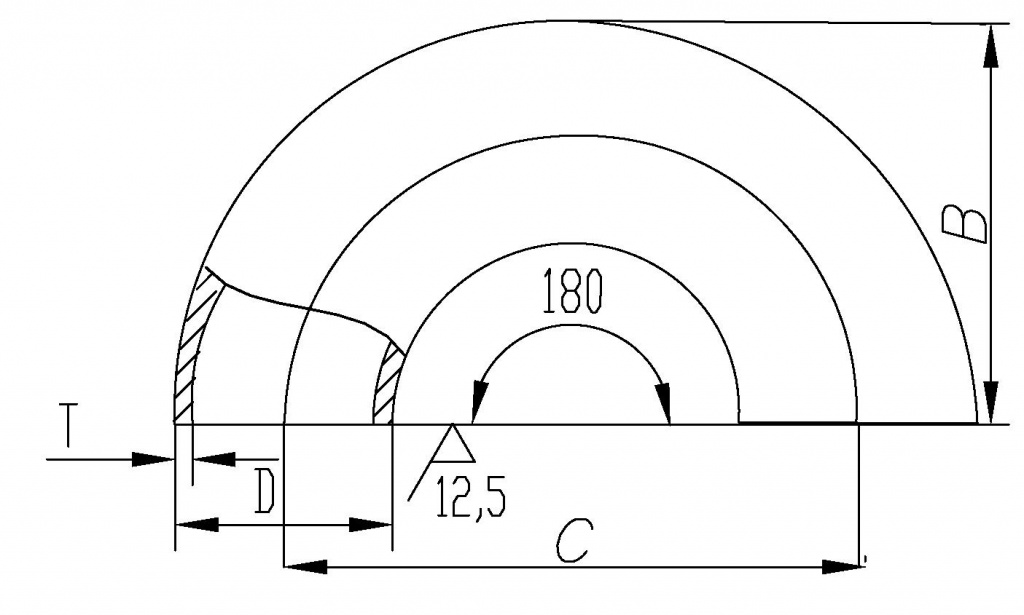

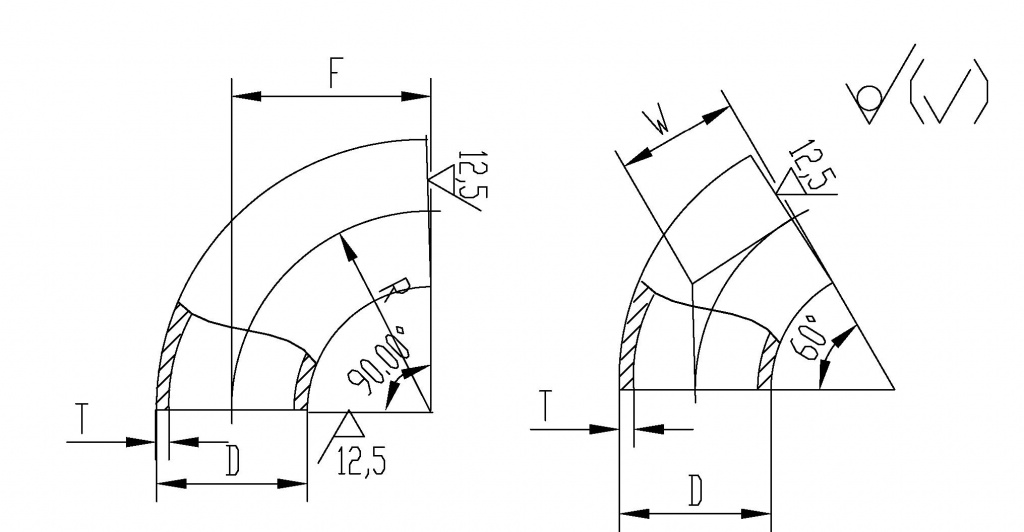

Обозначение:

DN - условный проход;

D - наружный диаметр торцов отводов;

Т - толщина стенки отвода в торцевом сечении;

Tв - толщина стенки отводов в неторцевых сечениях;

F - размер между плоскостью одного торца и центром другого торца отводов с углом 90º;

R - радиус кривизны осевой линии (радиус изгиба) отводов.


Номенклатура отводов выпускаемых в соответствии с EN 10253

DN

D

T

F = R

Масса, кг,
Отвода с углом

45 град.

90 град.

15

21,3

2,0

28

0,03

0,06

20

26,9

3,2

29

0,04

0,08

25

33,7

3,2

38

0,08

0,16

32

42,4

2,6
3,6
5,0

48

0,10
0,13
0,17

0,19
0,26
0,35

40

48,3

2,6
3,6

57

0,13
0,18

0,26
0,36

40

57

2,9

72

0,25

0,50

50

60,3

2,9
6,3

76

0,25
0,50

0,50
1,0

65

76,1

2,9
4,0
5,0

95

0,40
0,60
0,72

0,79
1,20
1,50

80

88,9

3,2
4,0
5,6

114

0,60
0,80
1,00

1,20

1,60
2,10

80

108

3,6

142,5

1,10

2,20

100

114,3

3,6
4,5
6,3

152

1,20
1,40
2,00

2,40
2,90
4,00

100

133

4,0

181

1,90

3,80

125

139,7

4,0
5,0

190

2,00
2,50

4,00
5.00

125

159

4,5

216

3,00

6,10

150

168,3

4,5
5,6
7,1

229

3,20
3,90
5,00

6,50
7,95
10,00

200

219,1

6,3
7,1
8,0
12,5

305

8,00
8,70
9,90
15,5

16,00
17,50
20,00
31,00

250

273,0

6,3
8,8
10,0
12,5

381

12,00
16,70
19,00
24,00

25,00
33,50
39,00
48,00

300

323,9

7,1
8,8
10,0
12,5

457

20,00
24,00
28,00
34,00

40,00
48,50
56,00
69,00

350

355,6

8,0

533

24,00

57,00

Номенклатура отводов выпускаемых с геометрическими размерами по ГОСТ 17375

DN D Т F = R W Н С В Масса отвода с θ =90°, кг
20 25 3,0 29 - - - 43 0,1
25 32 3,0 38 22 18 76 56 0,2
32 38 3,0 48 28 23 96 69 0,2
40 45 2,5
3,0
3,5
4,0
5,0
60 35 25 120 83 0,3
0,3
0,4
0,4
0,5
50 57 3,0
3,5
4,0
4,5
5,0
5,5
6,0
75 43 80 150 104 0,5
0,6
0,7
0,7
0,8
0,9
1,0
65 76 3,0
3,5
4,0
4,5
5,0
6,0
100 57 41 200 138 0,8
1,0
1,1
1,3
1,4
1,7
80 89 3,0
3,5
4,0
4,5
5,0
5,5
6,0
7,0
8,0
120 69 50 240 165 1,2
1,4
1,5
1,7
1,9
2,1
2,3
2,7
3,0
100 108 4,0
4,5
50
6,0
7,0
8,0
9,0
10,0
150 87 62 300 204 2,5
2,8
3,1
3,6
4,1
4,7
5,3
5,8
114 4,0
4,5
5,0
6,0
7,0
8,0
9,0
10,0
12,0
207 2,6
2,9
3,3
3,8
4,4
5,0
5,7
6,1
7,3
125 133 4,0
4,5
5,0
6,0
190 110 79 380 257 3,8
4,3
4,8
5,7
150 159 4,5
5,0
6,0
8,0
9,0
10,0
11,0
12,0
225 130 93 450 305 6,1
6,7
8,1
11,0
12,0
13,0
14,0
16,0
168 5,0
6,0
7,0
8,0
9,0
10,0
7,1
8,5
9,8
11,2
12,5
14,0
200 219 5,0
6,0
7,0
8,0
9,0
10,0
11,0
12,0
300 173 124 600 410 13,0
15,0
17,0
20,0
22,0
25,0
27,0
29,0
250 273 6,0
7,0
8,0
9,0
10,0
11,0
12,0
13,0
14,0
375 217 155 750 512 23,0
27,0
31,0
35,0
39,0
43,0
46,0
50,0
54,0
300 325 7,0
8,0
9,0
10,0
11,0
12,0
13,0
14,0
450 260 186 900 613 39,0
45,0
50,0
56,0
61,0
66,0
72,0
77,0
400 426 10,0
11,0
12,0
600 346 248 1200 813 97,0
107,0
117,0
Примечания
1) Масса приведена для справок.
2) Масса отводов с θ = 60° и θ = 45° соответственно в 1,5 и 2 раза меньше.
